高分子材料のイメージ画像

機能性モノマー

FOM-03010

親水性 生体適合 安定

プラスチックをつくる

光でかためる

高い親水性を発現するベタイン構造と、メタクリルアミド基とを含有した富士フイルム独自の新規モノマーです。高い親水性、生体適合性とともに、安定性に優れています。

FOM-03010の構造式
化学名 [3-(Methacryloylamino)propyl]dimethyl(3-sulfobutyl)ammonium hydroxide inner salt
CAS RN® 83623-32-9
お問い合わせ サンプル申込み カタログDL

物性

形態 粉体
色 白色
臭い 無臭
融点 なし

特徴

1） 水溶性、親水性が高い

  • 水に50wt%以上溶解します。メタノール、エタノールなどの溶媒にも容易に溶けます。
  • ベタイン構造により、非常に高い親水性を示します。（CLogP=-10）

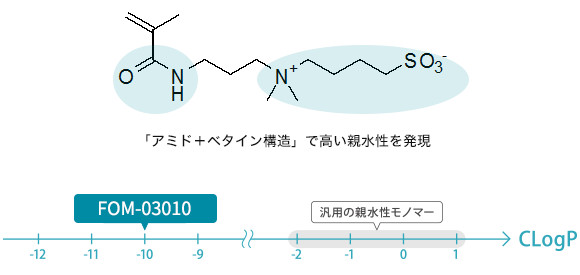

FOM-03010は高い親水性を示します

現在市販されている親水性モノマーの多くは、親疎水性の指標となるCLogP値が-2～＋1程度です。
FOM-03010はCLogP値が-10でありこれらの汎用モノマーに比べてはるかに高い親水性を有しています。

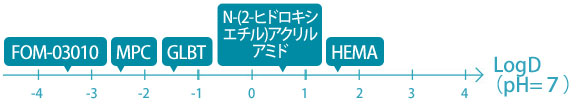

FOM-03010と市販の親水性モノマーの親水性を比較した図

FOM-03010は、異なるpH環境下における分子の解離を考慮した、親水性の指標であるLogD値においてもLogD= - 4（pH=7）と高い親水性を示します。

MPC：2-メタクリロイルオキシエチルホスホリルコリン
GLBT：カルボキシメチルベタインモノマー
HEMA：メタクリル酸2-ヒドロキシエチル

各種溶媒・モノマーへの溶解性

溶媒・モノマー名 各固形分濃度（重量%）での溶解性
0.1 0.5 1 10 20 30 40 50
水 ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯
メタノール ◯ ◯ ◯ ◯ ◯ ◯ × -
エタノール ◯ ◯ ◯ ◯ × - - -
イソプロピルアルコール ◯ ◯ × - - - - -
ジメチルスルホキシド ◯ ◯ ◯ ◯ ◯ × - -
アセトン × - - - - - - -
酢酸エチル × - - - - - - -
ジメチルアセトアミド × - - - - - - -
メタクリル酸2-ヒドロキシエチル
（HEMA）		 ◯ ◯ ◯ ◯ × - - -
N-(2-ヒドロキシエチル)
アクリルアミド		 ◯ ◯ ◯ ◯ ◯ × - -
N,N-ジメチルアクリルアミド ◯ × - - - - - -
4-アクリロイルモルホリン ◯ × - - - - - -

※液温25℃で測定　※○：可溶　×：不溶　-：未測定

2） 耐加水分解性に優れている

  • 酸性～塩基性水溶液中での耐加水分解性に優れています。

3） 生体適合性が高い

  • 細胞付着耐性、血小板付着耐性を示します。※富士フイルム試験による

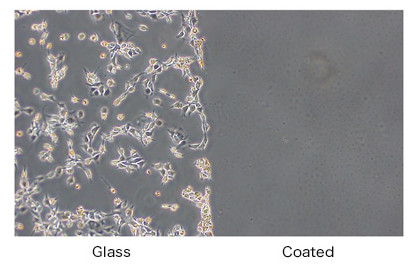

細胞付着の抑止効果を検証

FOM-03010が細胞接着を阻害する効果があることを示す画像

用途

各種製品への生体適合性付与

例：医療用器具、分析機器用材料、バイオ工学用材料

親水性・防汚コーティング

例：分離膜、分析機器、建材、吸水材、繊維、生活用品、洗浄剤

保水・保湿材料

例：化粧品・トイレタリー製品添加剤、土木材料、衛生用品

各種硬化組成物の親疎水性制御

例：塗料、コーティング、練りこみ成形体、印刷材料、ゲル、製剤材料

使用例

  • 親水性の高い機能性コートを作成することができます。
  • モノマーや開始剤の水溶性が高いため、水を溶剤としてコート液を作成することができます。

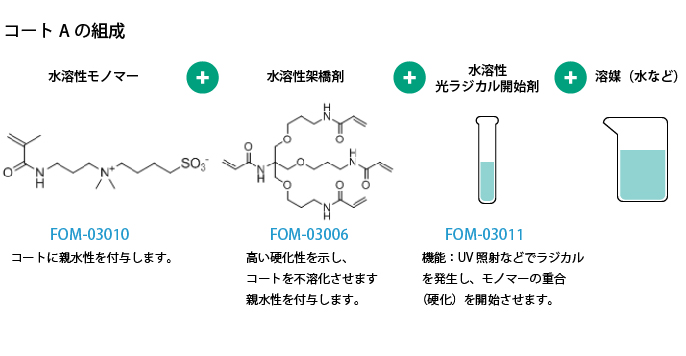

当社製品を用いた高親水性機能性コーティングの作製例

コートAの組成例

原料名 配合割合（wt%）
水溶性架橋剤（FOM-03006） 30
水溶性モノマー（FOM-03010） 67
水溶性光ラジカル開始剤（FOM-03011） 3
メタノール 400

コートAの使用例と物性

  • PET基板に塗布、乾燥後（50℃/5分）、光硬化（3J/cm2）

※使用ランプ：高圧水銀灯（露光量はUV-Aで管理）

評価膜 水接触角（°）
PET単独 75
コートA 35
コートAを水に含侵後、乾燥 44

水との親和性を示す、水接触角によるぬれ性評価においてコートAは接触角が低く高い親水性を示し、水含侵後に再乾燥しても親水性を維持します。

お問い合わせ サンプル申込み カタログDL
