Wasserlöslicher Vernetzer

Kunststoffherstellung

Lichthärtend

Hierbei handelt es sich um ein neues, von Fujifilm entwickeltes Monomer, welches mehrere Acrylamidgruppen von ausgezeichneter Reaktivität enthält. Er vereint hohe Aushärtungseigenschaften, Wasserlöslichkeit, Stabilität und Sicherheit – Eigenschaften, die bei bestehenden Monomeren nicht gegeben sind.

FUJIFILM's original new monomer is able to combine curability, water solubility, stability, and safety.

FOM-03006

Chemische Bezeichnung	N,N' -{[(2-Acrylamido-2-[(3-Acrylamidopropoxy)methyl]propan-1,3-diyl)bis(oxy)]bis(propan-1,3-diyl)}diacrylamid
CAS RN®	1393329-90-2

Anfrageformular

Physikalische Eigenschaften

Erscheinung	Weißer Feststoff
Schmelzpunkt	107°C
Leicht lösliches Mittel	Wasser, Methanol

Gesetzliche Bestimmungen / Verordnungen

TSCA	Nicht aufgeführt
EINECS	Nicht aufgeführt
REACH	Nicht aufgeführt

Lagerungsbedingungen

Lagerungsbedingungen	Vor direkter Sonneneinstrahlung geschützt und dicht verschlossen im Gefrierschrank (-20 °C) aufbewahren.

Eigenschaften

1） Hohe Wasserlöslichkeit

Er weist eine gute Wasserlöslichkeit auf. Außerdem ist er in hydrophilen Lösungsmitteln wie Methanol und Ethanol leicht löslich.

Löslichkeit in verschiedenen Lösungsmitteln

Bezeichnung des Lösungsmittels	SP-Wert	Löslichkeit in verschiedenen Feststoffkonzentrationen (Gew.-%)
Bezeichnung des Lösungsmittels	SP-Wert	0.1	0.5	1	10	20	30	40	50
n-Hexan	7.3	×	-	-	-	-	-	-	-
Toluol	8.8	×	-	-	-	-	-	-	-
Ethylacetat	9.0	×	-	-	-	-	-	-	-
Methylethylketon	9.3	◯	×	-	-	-	-	-	-
Aceton	10.0	◯	◯	×	-	-	-	-	-
Isopropylalkohol	11.5	◎	◎	◎	◎	◯	◯	◯	△
Acetonitril	11.9	◯	◯	×	-	-	-	-	-
Ethanol	12.7	◎	◎	◎	◎	◎	◯	◯	◯
Methanol	14.5	◎	◎	◎	◎	◎	◎	◯	◯
Wasser	23.4	◎	◎	◎	◎	◯	◯	◯	◯

※SP-Wert des Monomers: 12.8 *Gemessen bei einer Flüssigkeitstemperatur von 30 °C * ◎: Leicht löslich 🞅: Löslich △: Auskristallisierung im Laufe der Zeit (Übersättigung) 🞨: Unlöslich -: Nicht gemessen

2） Ausgezeichnete Hydrolysebeständigkeit

Ausgezeichnete Hydrolysebeständigkeit in sauren bis basischen wässrigen Lösungen. Die Stabilität von FOM-03006 in wässriger Lösung wurde bewertet (45 °C, 2 Wochen). Als Vergleichsverbindungen werden kommerzielles bifunktionelles Acrylamid TM-1 und EO-modifiziertes tetrafunktionelles Acrylat TM-2 verwendet.

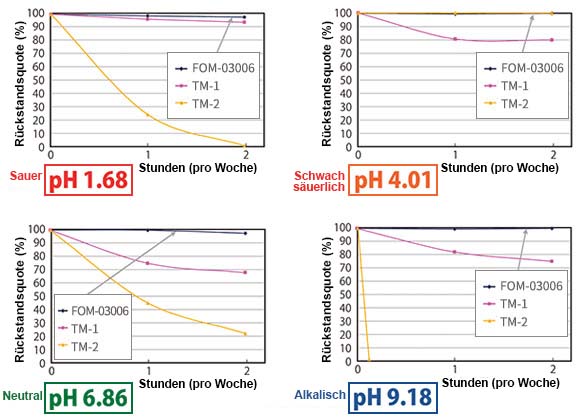

Graph showing that FOM-03006 has superior hydrolysis resistance compared to commercially available products

3） Gute Aushärtungseigenschaften

Im Vergleich zum kommerziellen tetrafunktionellen Acrylat TM-0 ist es weniger anfällig für die Polymerisationshemmung durch Sauerstoff und zeigt höhere Polymerisationseigenschaften.

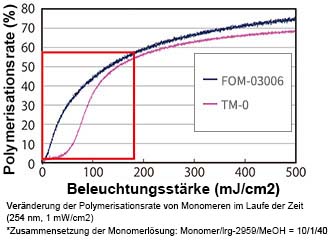

Diagram showing that FOM-03006 is less susceptible to polymerization inhibition by oxygen compared to commercially available products

4） Hervorragende Sicherheitseigenschaften

Im Gegensatz zu herkömmlichem Acrylamid ist ein hohes Maß an Sicherheit gegeben.

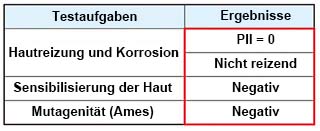

Ergebnisse der Sicherheitsprüfung für FOM-03006

Skin irritation: No irritation, Skin sensitization: Negative, Mutagenicity: Negative

Verwendungszweck

Beschichtungsmittel für verschiedene Materialien

Beispiele: Filme, Membranen, medizinische Geräte und Materialien, optische Materialien, Aufzeichnungsmaterialien

Vernetzer für verschiedene härtende Zusammensetzungen

Beispiele: Filme, Membranen, medizinische Geräte, elektronische Materialien, Druckplattenmaterialien

Aushärtende Materialien auf Wasserbasis

Beispiele: Hydrophile Membranen, Vernetzer für wasserabsorbierende Gele, Vernetzer für Druckfarben auf Wasserbasis

Medizinische Materialien

Beispiele: Vernetzer für Nanokomposit-Gele, zyklische Gele, auf Biomoleküle reagierende Gele, auf Stimuli reagierende Gele für DDS usw.

Aushärtungsbeispiele

Aushärtungsbeispiel 1: Beispiel mit radikalischer Polymerisation

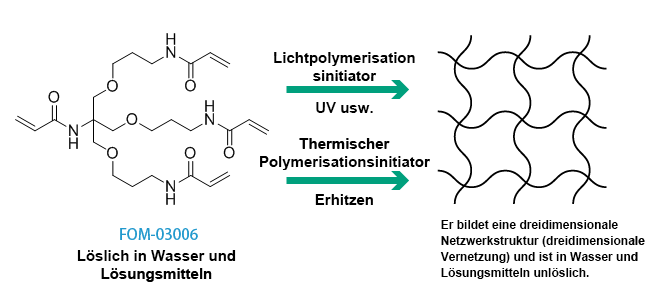

A diagram showing that a three-dimensional crosslinked product can be obtained by using FOM-03006 for radical polymerization.

※Zur besseren Erkennbarkeit des Beschichtungszustands wurden auf den Bildern cyanfarbene Pigmente hinzugefügt.

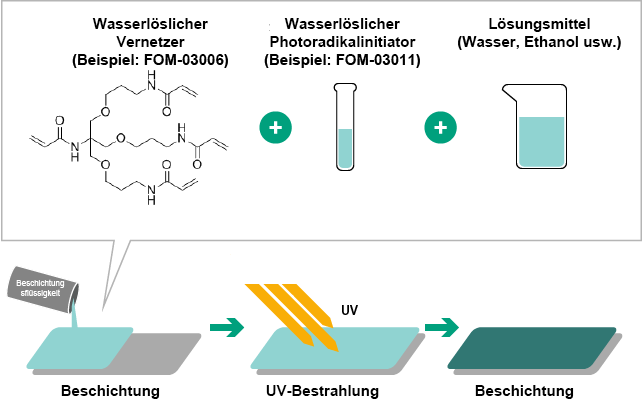

Example of coating using FOM-03006 and FOM-03011

Aushärtungsbeispiel 2: Verwendung der Michael-Additionsreaktion

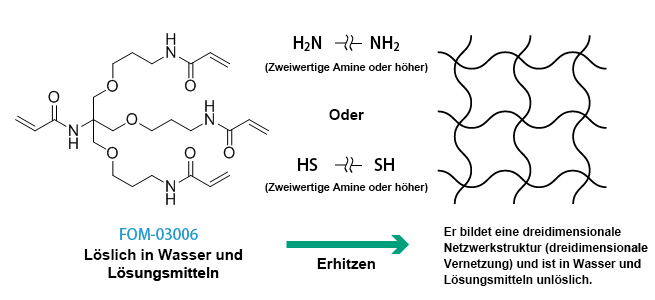

Example of Michael addition reaction using FOM-03006

Beispiele für die Verwendung

Beispiel für die Verwendung 1.

Ermöglicht die Erzeugung funktioneller Beschichtungen mit hohen hydrophilen Eigenschaften
Aufgrund der hohen Wasserlöslichkeit der Monomere und Initiatoren kann bei der Herstellung der Beschichtungslösung Wasser als Lösungsmittel verwendet werden.

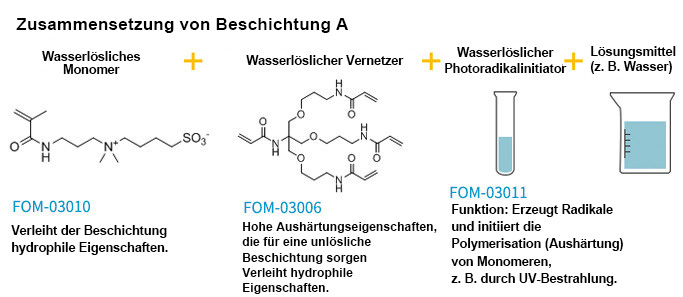

Example of how to create a highly hydrophilic functional coating using our products

Zusammensetzung von Beschichtung A

Bezeichnung des Rohmaterials	Aufstockungsverhältnis (wt%)
Wasserlöslicher Vernetzer (FOM-03006)	30
Wasserlösliches Monomer (FOM-03010)	67
Wasserlöslicher Photoradikalinitiator (FOM-03011)	3
Methanol	400

Beispiele für die Verwendung und Eigenschaften von Beschichtung A

Beschichtung auf PET-Substrat, Trocknung (50 °C/5 min), Lichthärtung (3 J/cm²)

※Lampe: Hochdruck-Quecksilberdampflampe (Beleuchtungsstärke durch UV-A geregelt)

Beschichtung	Wasser-Kontaktwinkel (°)
PET(unbehandelt)	75
Beschichtung A	35
Beschichtung A, mit Wasser imprägniert und im Anschluss getrocknet	44

Beschichtung A hat einen niedrigen Kontaktwinkel und ist hochgradig hydrophil im Sinne der Bewertung der Benetzbarkeit durch den Wasserkontaktwinkel, was auf ihre Affinität zu Wasser hinweist. Darüber hinaus bleibt sie auch nach einer wiederholten Trocknung im Anschluss an das Eindringen von Wasser hydrophil.

Beispiel für die Verwendung 2.

Durch das Ersetzen kommerzieller polyfunktioneller Acrylmonomere mit FOM-03006 wird die Herstellung von Beschichtungen mit geringer Härtungsschrumpfung und geringer Rollneigung ermöglicht.

Zusammensetzung der Beschichtungsflüssigkeit

Beschichtung B		Beschichtung C
Wasserlöslicher Vernetzer (FOM-03006)	50wt%	Kommerziell erhältliches multifunktionelles Acrylmonomer	50wt%
Monofunktionelles Methacrylat-Monomer (HEMA)	47wt%	Monofunktionelles Methacrylat-Monomer (HEMA)	47wt%
Wasserlöslicher Photoradikalinitiator (FOM-03011)	3wt%	Initiator (FOM-03011)	3wt%

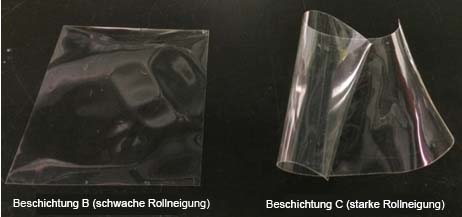

Ansicht der Beschichtung nach dem Aushärten

Aufstellung
