polymerbezogene Chemikalien

WPBG-345

Photobasengeneratoren

優れた溶解性

Kunststoffherstellung

Lichthärtend

  • Zeigt hohe Stabilität (Topfzeit) in verschiedenen Zusammensetzungen (Epoxid x Thiol und Epoxid x Säureanhydrid).
  • Erzeugt bei Bestrahlung eine starke Base, Biguanid (pKbH = 31.8).
  • Kann mit Sensibilisator bei 365 nm und längerer Wellenlänge belichtet werden.
イメージ
Chemische Bezeichnung (Z) -{[Bis(dimethylamino)methyliden]amino}-N-Cyclohexyl(cyclohexylamino) methaniminiumtetrakis(3-fluorphenyl)borat
CAS RN® 2073916-67-1
Molekulargewicht 713.70

Physikalische Eigenschaften

Farbe
Erscheinung
fast weiß
Kristalle
Schmelzpunkt/Gefrierpunkt 138℃
Löslichkeiten

Wasser, Diisopropylether: praktisch unlöslich oder unlöslich.
Ethylacetat: leicht löslich. keine Daten verfügbar

TG-DTA Gewichtsverlust ab 231°C
Löslichkeit (g/solv. 100 g)
  • NMP62
  • GBL81
  • PGMEA55
  • Aceton107
  • Ethyllactat31
  • PGME44
  • Methanol3
  • H2O<0.5

UV(0.02 mg/mL in CH3CN)

イメージ

Absorptionsmaximum
197 nm(ε=118000) 254 nm(ε=15500) 365 nm(ε=15)

※In Kombination mit einem Sensibilisator zeigt es sogar im langwelligen Bereich Lichtempfindlichkeit.

Gesetzliche Bestimmungen / Verordnungen

TSCA Nicht aufgeführt
EINECS Nicht aufgeführt
REACH Nicht aufgeführt

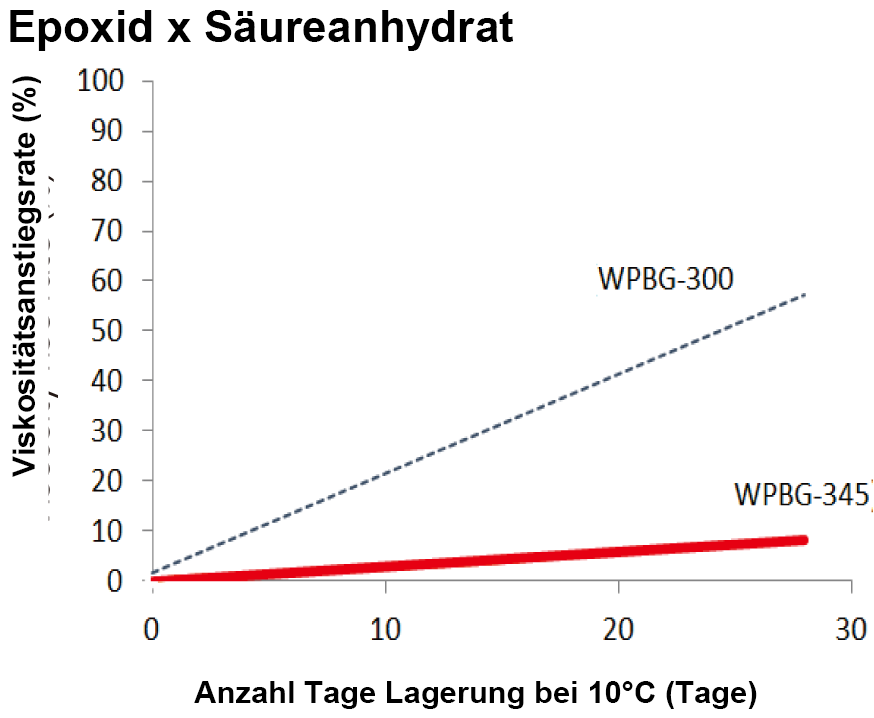

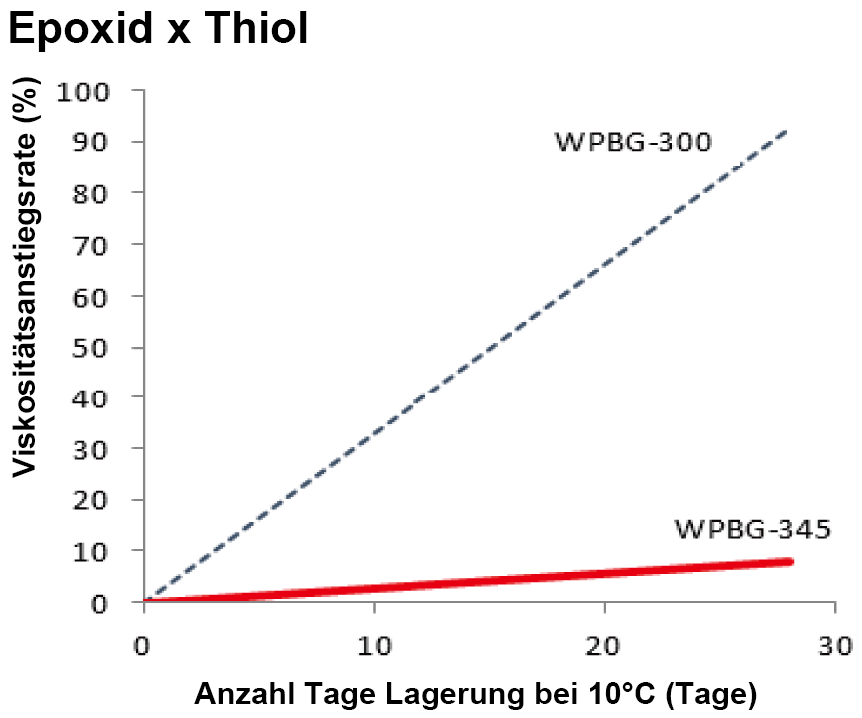

Stabilität der Zusammensetzungen als Topfzeit

イメージ イメージ

●Es ist möglich, Sensibilisatoren zu verwenden, um eine Bestrahlung bei 365 nm und längerer Wellenlänge durchzuführen.
●Höhere Topfzeitstabilität als WPBG-300.

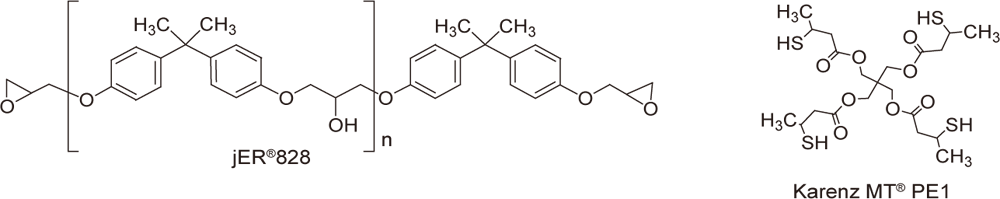

Anwendungsbeispiel 1Anionische UV-Härtung von Epoxid-Oligomer x polyfunktionelles Thiol

イメージ

Bedingungen

Vorbereitung 3-10 Teile WPBG-345, 0.6-2 Teile 2-Isopropylthioxanthon (0.2 äquivalente Menge zu WPBG) und 100 Teile jER® 828 (Epoxidäquivalent von 185, Produkt von Mitsubishi Chemical Corporation) mischen und erhitzen oder ein Verdünnungsmittel verwenden, um das Auflösen zu fördern. 70 Teile KarenzMT®PE1 (SH-Äquivalent 138.5, Produkt von Showa Denko KK) bei Raumtemperatur mischen.
Stabilität der Komponenten als Topfzeit (Zeitraum, in dem die Viskosität das Doppelte der Ausgangsviskosität nicht überschreitet) 2 Monate oder länger (10°C), 3 Wochen (25°C) und 3 Tage (40°C)
Exposition Bestrahlung für 10 Sekunden (Beleuchtungsstärke: 5 mW/cm2 (254 nm), 100 mW/cm2 (365 nm) und 261 mW/cm2 (405 nm)

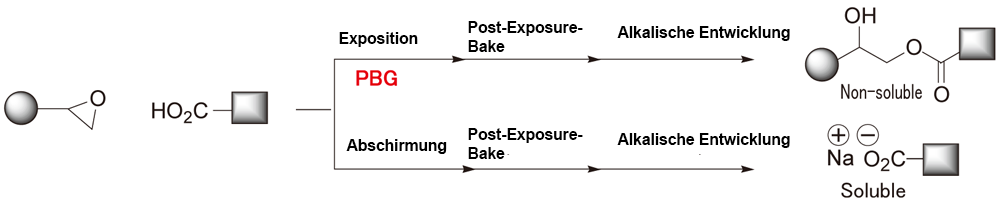

Anwendungsbeispiel 2Musterbildung durch Epoxid-Oligomer x Carbonsäure

イメージ

Bedingungen

Vorbereitung Mischen Sie 1–10 Teile WPBG-345, 0.2-2 Teile 2-Isopropylthioxanthon (0.2 äquivalente Menge zu WPBG) und 100 Teile jER® 828 (Epoxidäquivalent von 185, Produkt von Mitsubishi Chemical Corporation) und 64 Teile Joncryl® 682 (OH-Äquivalent von 138, Produkt von BASF Japan Ltd.) in 300 Teile γ-Butyrolacton.
Filmbildung Polycarbonat, Foliendicke: 10–20 µm
Exposition Optional (Beleuchtungsstärke: 5 mW/cm2 (254 nm), 100 mW/cm2 (365 nm) und 261 mW/cm2 (405 nm))
Post-Exposure-Bake 150°C/10 Minuten
Entwicklung 1 Gew.-% Na2CO3, 1 Minute eintauchen ➝ mit Wasser abspülen.

Photosensibilisator wirksam für Photobasengeneratoren vom Borattyp (PBG)

WPBG-300 und WPBG-345 können unter Verwendung von Photosensibilisatoren wie Thioxanthon, die bei langen Wellenlängen absorbieren, Alkylbiguanid in einem breiten Wellenlängenbereich erzeugen (Abb. 1). Da sich der Photoabbau von PBG in Abhängigkeit von der Art des Photosensibilisators ändert, ist es erforderlich, den optimalen Sensibilisator unter Berücksichtigung der Lichtquelle, der Färbung nach dem Härten und anderer Bedingungen auszuwählen.

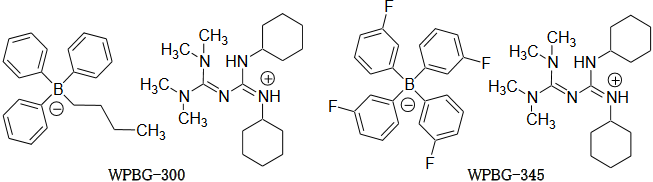

イメージ Abb.1 Strukturformeln für WPBG-300 und WPBG-345

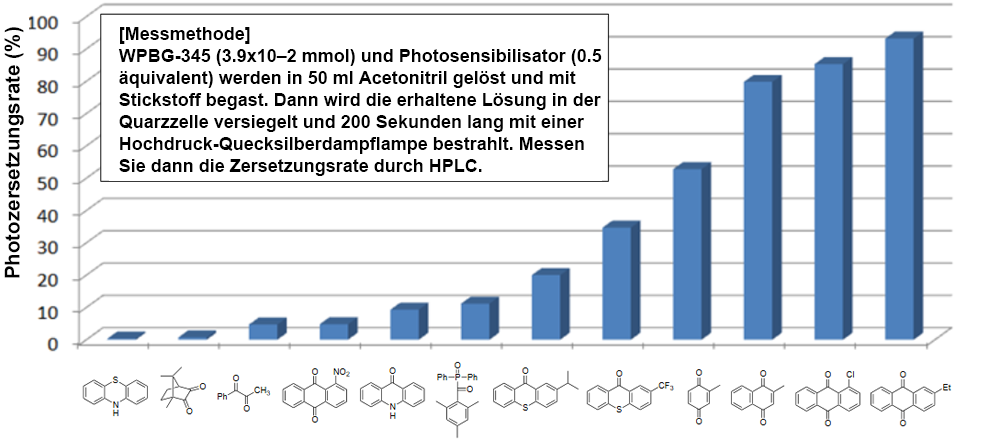

Abb. 2 zeigt die Photozersetzungsrate, wenn WPBG-345 in Kombination mit verschiedenen Photosensibilisatoren verwendet wird.
2-Ethylanthrachinon und 1-Chloranthrachinon zeigen eine hohe lichtsensibilisierende Wirkung und tragen zur Verbesserung des Photoabbaus von WPBG-345 bei.

イメージ Abb. 2 Änderung des Photoabbaus von WPBG-345 in Abhängigkeit verschiedener Photosensibilisatoren

Die Verwendung von 2-Ethylanthrachinon als Photosensibilisator für Epoxid-Oligomer/multifunktionelles Thiol verkürzt die Härtungszeit deutlich gegenüber der Verwendung von 2-Isopropylthioxanthon. In ähnlicher Weise sorgt die Verwendung von 2-Ethylanthrachinon für WPBG-300 für einen besseren Photoabbau.

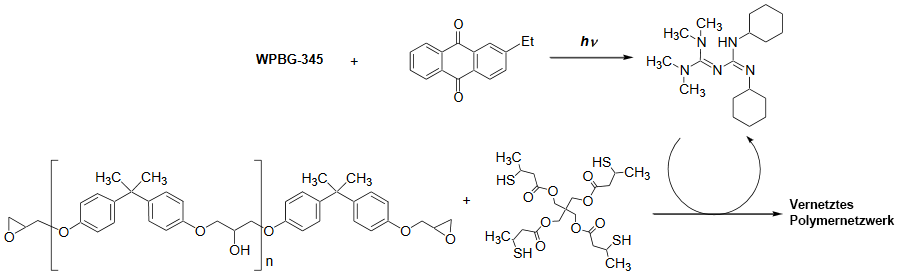

イメージ Abb. 3 Anionische UV-Härtung von Epoxid-Oligomer und polyfunktionellem Thiol

Mischen Sie 3-10 Teile WPBG-345, 0.2-1 Teile Sensibilisator und 100 Teile jER® 828 (Epoxidäquivalent von 185, Produkt von Mitsubishi Chemical Corporation) und erhitzen Sie es oder verwenden Sie ein Verdünnungsmittel, um das Auflösen zu fördern. 70 Teile KarenzMT®PE1 (SH-Äquivalent 138.5, Produkt von Showa Denko KK) bei Raumtemperatur mischen. Bestrahlung für 10 Sekunden (Beleuchtungsstärke: 5 mW/cm2 (254 nm), 100 mW/cm2 (365 nm) und 261 mW/cm2 (405 nm)), und Erhitzung bei 120°C.
