FOM-03006

物性

外　観	白色固体
融　点	107℃
易溶剤	水、メタノール
保存条件	直射日光を避け、冷凍庫（-20℃）に密閉して保管してください

特徴

1. 水溶性が高い

• 水に対して高い溶解性を示します。メタノールやエタノール等の親水性溶媒にも容易に溶けます。

各種溶媒への溶解性

※モノマーのSP値12.8　※液温30℃で測定　※◎：易溶　○：可溶　△：経時で結晶析出（過飽和）　×：不溶　-：未測定

2. 耐加水分解性に優れている

酸性～塩基性水溶液中での耐加水分解性に優れています。

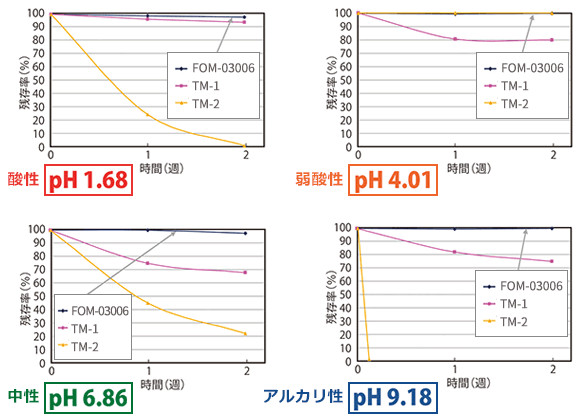

FOM-03006の水溶液中での安定性を評価しました（45℃、2週間）。比較化合物に市販の2官能アクリルアミドTM-1、EO変性4官能アクリレートTM-2を用いております。

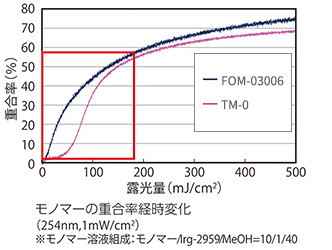

3. 硬化性が高い

• 市販の4官能アクリレート TM-0と比較し、酸素による重合阻害を受けにくく、高い重合性を示します。

4. 安全性に優れている

• 従来のアクリルアミドにはない高い安全性を有しています。

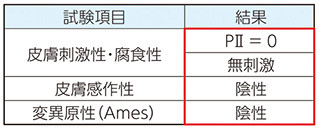

FOM-03006の安全性試験結果

用途

各種材料へのコーティング剤

例：フィルム、膜、医療用器具・材料、光学材料、記録材料

各種硬化性組成物の架橋剤

例：フィルム、膜、医療用器具、電子材料、印刷版材料

水系硬化材料

例：親水性の膜、吸水性ゲルの架橋剤、水性インクの架橋剤

医療用材料

例：ナノコンポジットゲル、環動ゲル、生体分子応答性ゲル、DDS用刺激応答ゲルなどの架橋剤

硬化例

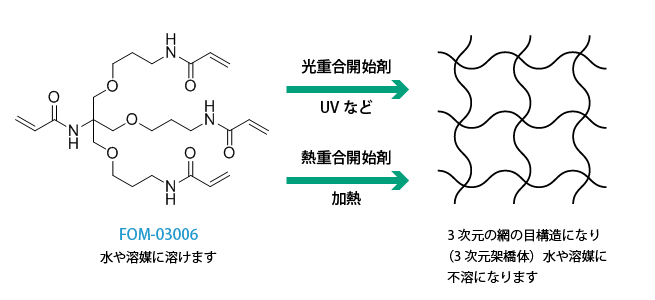

硬化例1.ラジカル重合を用いた例

※映像は塗布状況を見やすくするため、シアン顔料を加えています。

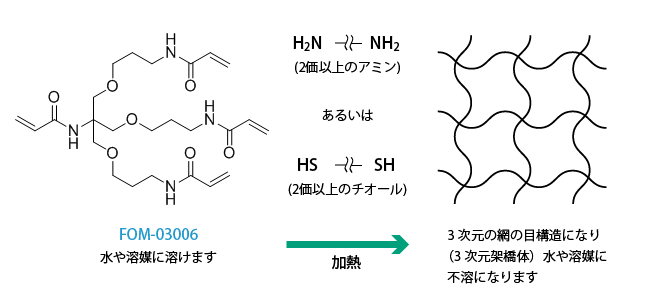

硬化例2.マイケル付加反応を用いた例

使用例

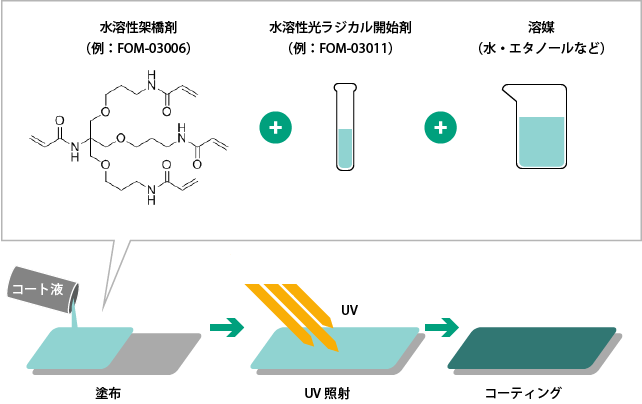

使用例1.

• 親水性の高い機能性コートを作成することができます。
• モノマーや開始剤の水溶性が高いため、水を溶剤としてコート液を作成することができます。

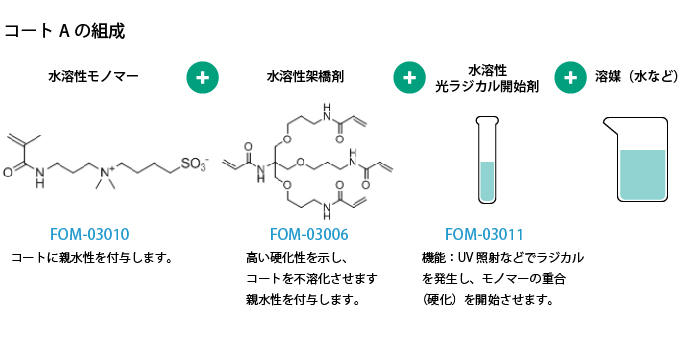

コートAの組成例

コートAの使用例と物性

• ・PET基板に塗布、乾燥後（50℃/5分）、光硬化（3J/cm²）
• ※使用ランプ：高圧水銀灯（露光量はUV-Aで管理）

• 水との親和性を示す、水接触角によるぬれ性評価においてコートAは接触角が低く高い親水性を示し、水含侵後に再乾燥しても親水性を維持します。

使用例2.

• 市販の多官能アクリルモノマーをFOM-03006に置き換えることで硬化収縮の小さいカールしにくいコーティング膜を作成することができます。

コート液の組成

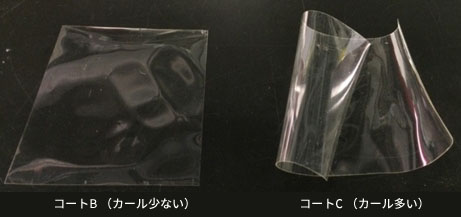

硬化後のコーティングの様子
